Обследование эстакад
Комплексная диагностика несущих конструкций эстакад — транспортных, технологических, трубопроводных. Инструментальный контроль опор и пролётных строений, геодезические измерения, оценка коррозии, поверочные расчёты, экспертиза промышленной безопасности.
ЭТАП 1. АНАЛИЗ & ПРОГРАММИРОВАНИЕ
Сбор проектной и эксплуатационной документации, анализ нагрузок, условий эксплуатации. Разработка программы инструментального обследования опор, пролётных строений, деформационных швов.
- Сбор и анализ проектной, исполнительной документации (КМ, КЖ, раздел «Эстакады»)
- Изучение паспортов эстакады, данных о ремонтах, реконструкциях, авариях, нагрузках (подвижной состав, трубопроводы, конвейеры)
- Анализ инженерно-геологических условий в зоне размещения опор
- Определение категории эстакады (транспортная, технологическая, трубопроводная, комбинированная)
- Разработка программы детального обследования: опоры, пролётные строения, узлы сопряжений, деформационные швы, анкерные болты
- Нормативная база: ГОСТ 31937, СП 13-102, СП 35.13330 (мосты и трубы), отраслевые нормы для эстакад
- Календарный план с учётом режима работы (остановка движения, перекрытие путей)
Сроки выполнения работ: от 4 до 7 рабочих дней
Результат этапа: Программа обследования эстакады, календарный план, перечень критических узлов и зон повышенного риска

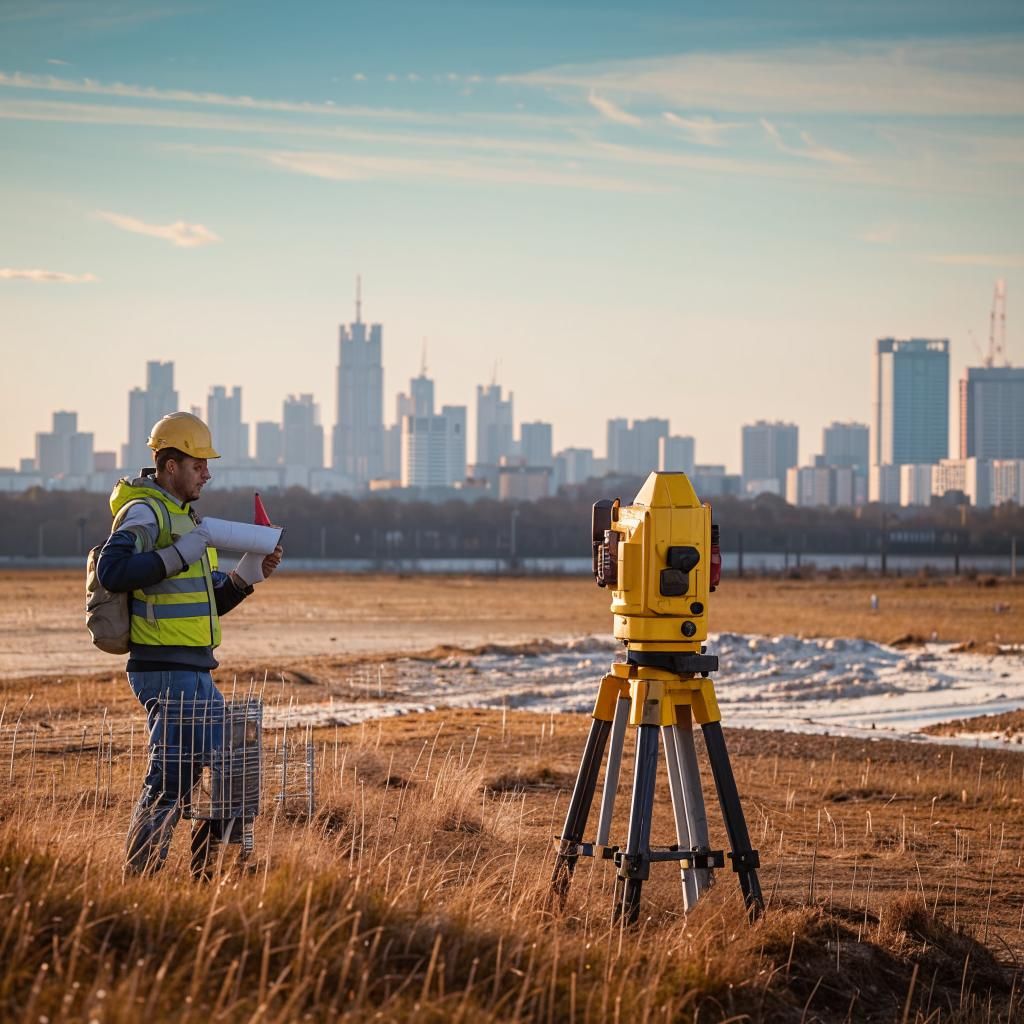

ЭТАП 2. ПОЛЕВАЯ ДИАГНОСТИКА
Визуальный и инструментальный контроль опор, пролётных строений, сварных швов. Геодезия осей и высот, толщинометрия, контроль анкерных болтов, тепловизионное обследование.
- Визуально-инструментальный осмотр: фиксация дефектов опор (трещины, сколы, коррозия), пролётных строений (прогибы, деформации)
- Контроль металлоконструкций: ультразвуковая толщинометрия, магнитопорошковый и капиллярный контроль сварных швов, твердомерные испытания
- Обследование железобетонных опор и ригелей: склерометрия, ультразвук, отбор кернов для лабораторных испытаний
- Геодезические измерения: вертикальность опор, ровность пролётных строений, высотное положение, осадка фундаментов, уклоны
- Контроль анкерных болтов и опорных частей: затяжка, коррозия, смещение, состояние подферменных площадок
- Обследование деформационных швов и узлов сопряжений: зазоры, герметичность, работоспособность
- Тепловизионная диагностика: выявление скрытых дефектов, увлажнения, отслоений защитного слоя
- Оценка вибрационного состояния (при движении составов/транспорта): виброизмерения для анализа динамической жёсткости
- Контроль состояния защитных покрытий (антикоррозионная защита, гидроизоляция)
Сроки выполнения полевых работ: от 8 до 18 рабочих дней (зависит от протяжённости эстакады и точек контроля)
Результат этапа: Протоколы приборного контроля, схемы дефектов, акты геодезических измерений, отобранные образцы, карты коррозионных поражений

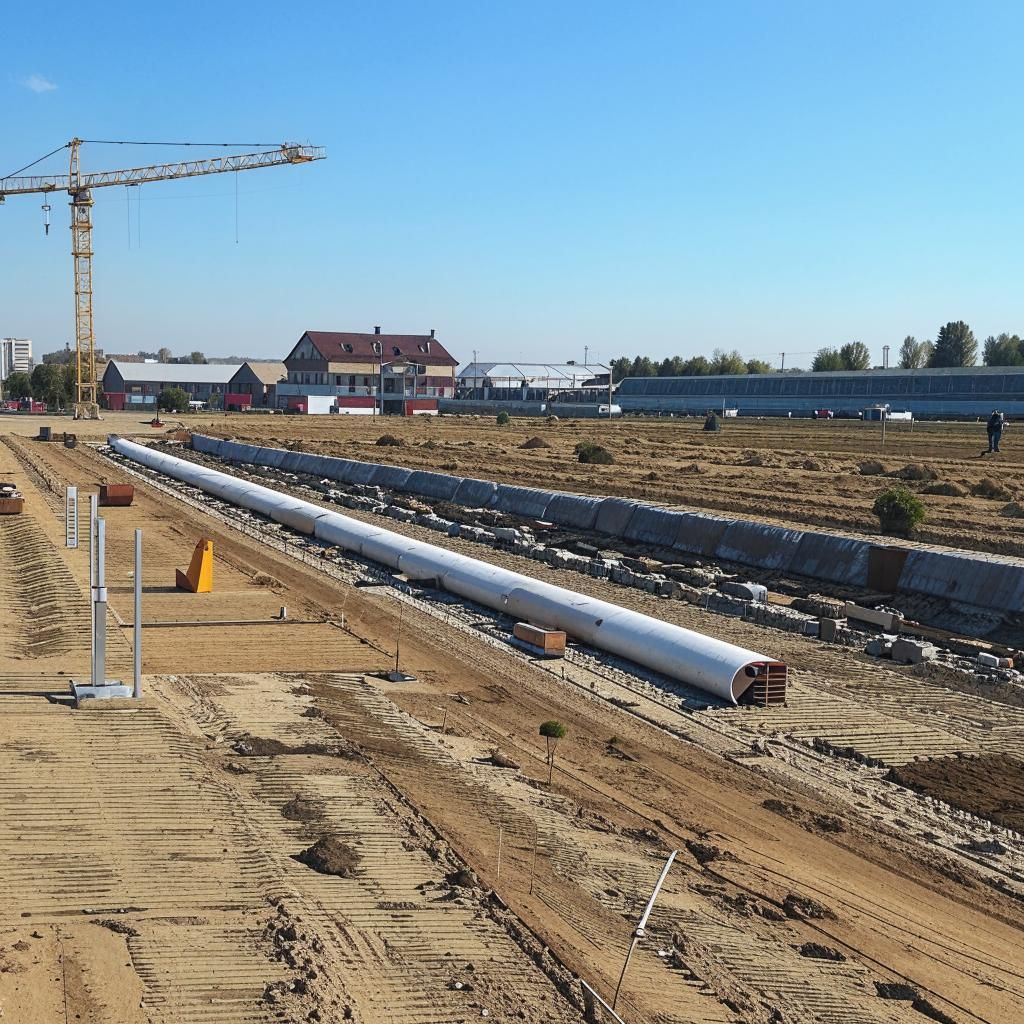

ЭТАП 3. АНАЛИТИКА & РАСЧЁТЫ
Лабораторные испытания материалов, поверочные расчёты несущей способности, моделирование в ПК SCAD/ЛИРА. Категория технического состояния, оценка остаточного ресурса.
- Лабораторные испытания: прочность бетона на сжатие (керны), прочностные характеристики металла (предел текучести, временное сопротивление)
- Химический анализ: степень карбонизации бетона, содержание хлоридов (коррозионная агрессивность), анализ продуктов коррозии металла
- Коррозионные исследования: потеря сечения арматуры, оценка скорости коррозии металлоконструкций
- Статистическая обработка результатов инструментальных измерений
- Выполнение поверочных расчётов для предельных состояний I и II групп (СП 35.13330, СП 16.13330)
- Численное моделирование в SCAD / ЛИРА-САПР — уточнение НДС с учётом фактических дефектов и износа
- Оценка влияния динамических нагрузок (подвижной состав, технологическое оборудование)
- Определение категории технического состояния эстакады по ГОСТ 31937 (работоспособное, ограниченно-работоспособное, аварийное)
- Оценка остаточного ресурса несущих конструкций и прогноз срока безопасной эксплуатации
- Разработка рекомендаций по усилению, ремонту, замене элементов, антикоррозионной защите
Сроки камеральных и лабораторных работ: от 14 до 24 рабочих дней (включая коррозионные испытания)
Результат этапа: Техническое заключение с поверочными расчётами, категорией состояния, остаточным ресурсом, рекомендациями по эксплуатации и ремонту

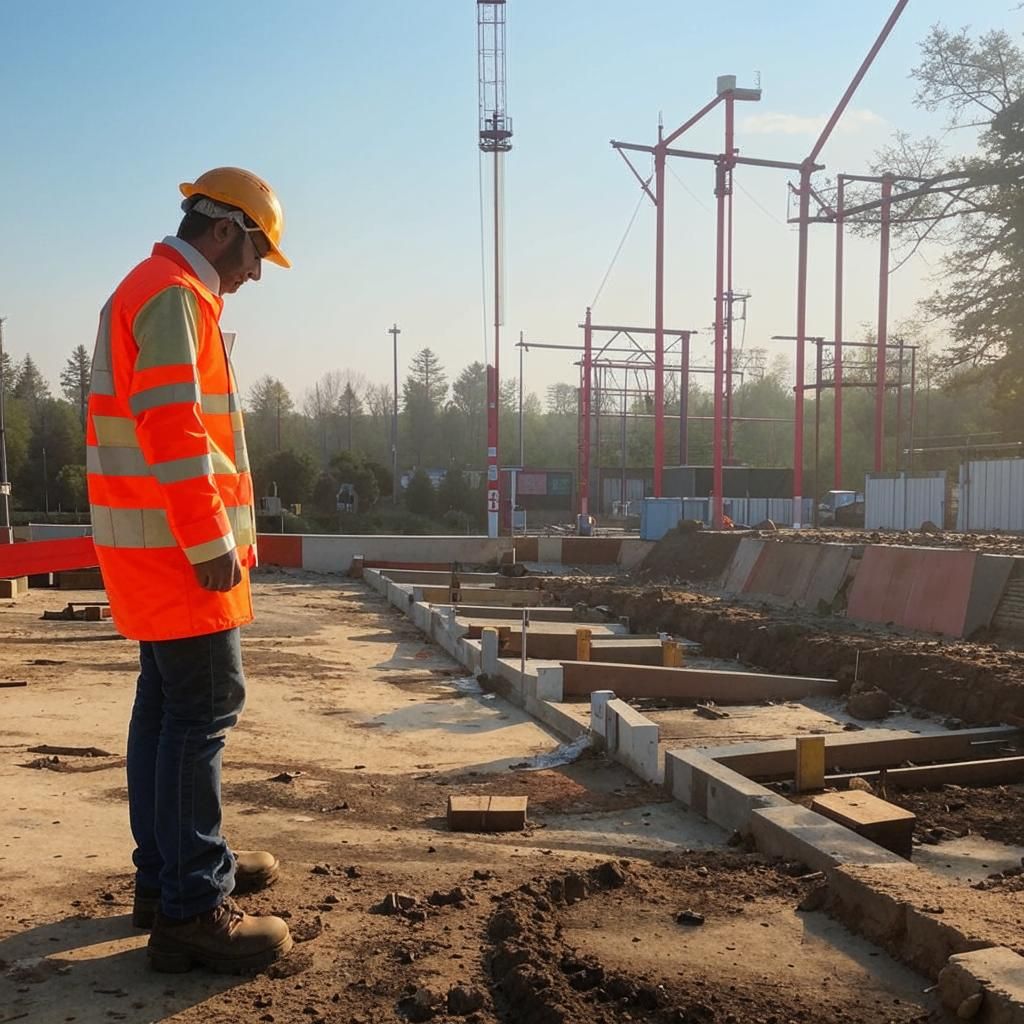

ЭТАП 4. ЭКСПЕРТИЗА & БЕЗОПАСНОСТЬ
Сопровождение государственной экспертизы или экспертизы промышленной безопасности. Получение положительного заключения для продления срока службы, реконструкции, получения разрешения на эксплуатацию.
- Подготовка полного пакета документов для подачи в Главгосэкспертизу, Мосгосэкспертизу, Ростехнадзор (для ОПО) или аккредитованную негосударственную экспертизу
- Взаимодействие с экспертами по проверке технического заключения обследования эстакады
- Обоснование проектных решений по усилению, ремонту или продлению срока службы
- Оперативная подготовка ответов на замечания, корректировка расчётных моделей и текстовой части
- Сопровождение без участия заказчика на всех этапах экспертизы
- Получение положительного заключения экспертизы промышленной безопасности или достоверности оценки технического состояния
- Регистрация заключения в ЕГРЗ (для объектов капитального строительства)
- Защита результатов в судебных разбирательствах, при взаимодействии с надзорными органами (Ростехнадзор, ГИБДД, РЖД)
Сроки прохождения экспертизы: от 30 до 45 рабочих дней (по регламенту экспертной организации)
Результат этапа: Положительное заключение экспертизы, зарегистрированное в установленном порядке, — основание для безопасной эксплуатации, реконструкции или продления ресурса эстакады
🌉 Обследование эстакад: трубных, конвейерных, крановых, технологических
Диагностика пролётных строений • Опоры • Мониторинг • Промышленная безопасность
Полный цикл работ по ГОСТ 31937-2024, СП 13-102, РД 22-01.97 — от лазерного сканирования до экспертизы промышленной безопасности эстакад любых типов
Опоры и пролётные строения
Ж/Б, металлические, комбинированные эстакады
Визуально-инструментальное обследование опор, ригелей, ферм, балок пролётных строений
Ультразвуковая толщинометрия металла опор и пролётов (выявление коррозионных потерь)
Картирование трещин в железобетонных опорах, оценка раскрытия и глубины
Обследование узлов сопряжения, сварных швов, болтовых соединений (контроль затяжки)
Оценка состояния антикоррозионных покрытий и защитных экранов эстакад
Геодезия и деформации
Осадки опор, крены, прогибы пролётов
Высокоточное нивелирование осадок опор (I–II класс точности) по всей длине эстакады
Определение кренов опор и вертикальности стоек (тахеометрия, лазерное сканирование)
Измерение прогибов пролётных строений под статической и динамической нагрузкой
Мониторинг горизонтальных смещений эстакад в зонах вечной мерзлоты и пучинистых грунтов
Оценка геометрии деформационных швов и компенсаторов температурных перемещений
Трубные и конвейерные эстакады
Диагностика несущих конструкций и инженерного оборудования
Обследование опорных узлов под трубопроводы и конвейерные ленты
Тепловизионный контроль для выявления утечек, перегревов, вибраций труб
Вибрационная диагностика от работающего оборудования (конвейеры, насосы, вентиляция)
Контроль анкерных болтов и закладных деталей под динамические нагрузки
Оценка состояния противопожарной защиты и систем молниезащиты эстакады
Крановые эстакады
Подкрановые балки, рельсы, анкерные узлы
Геодезическая съёмка крановых путей на эстакаде: ширина колеи, отметки, разность высот
Измерение износа рельсов и подкрановых балок (путеизмерительные приборы)
Контроль затяжки анкерных болтов подкрановых конструкций (динамометрические ключи)
Вибрационная диагностика при движении крана (собственные частоты, демпфирование)
Оценка остаточного ресурса крановой эстакады, рекомендации по ремонту
Коррозия и материалы
Агрессивные среды, потеря сечения, бетон
Отбор кернов из ж/б опор: испытания на прочность, морозостойкость, водопоглощение
Химический анализ грунта и воды на агрессивность к бетону и металлу эстакады
Электрохимические измерения коррозии арматуры в опорах (метод поляризации)
Оценка потери сечения металлических элементов (ультразвук, магнитная толщинометрия)
Биоповреждения: грибок, плесень на деревянных и ж/б конструкциях эстакад
Расчёт и цифровое сопровождение
FEM-модели, BIM, прогноз ресурса
Поверочные расчёты эстакады на фактические нагрузки (собственный вес, технологические, ветровые, крановые)
Оценка остаточного ресурса с учётом коррозии, усталости и дефектов (методики РФ и EN 1993-6)
Создание BIM-модели эстакады с привязкой дефектов и зон усиления (LOD 350)
Разработка проектных решений по усилению опор, замене пролётов, антикоррозионной защите
Техническое заключение для Ростехнадзора, экспертиза промышленной безопасности ОПО
Рекомендации по режиму эксплуатации и периодичности мониторинга
✅ Экспертиза промышленной безопасности
Обследование эстакад как опасных производственных объектов (ОПО) с выдачей заключения промышленной безопасности.
Обследование эстакад как опасных производственных объектов (ОПО) с выдачей заключения промышленной безопасности.
📊 Оценка остаточного ресурса
Прогноз срока безопасной эксплуатации эстакады (10–25 лет) на основе численных моделей и ускоренных испытаний.
Прогноз срока безопасной эксплуатации эстакады (10–25 лет) на основе численных моделей и ускоренных испытаний.
🤝 Сопровождение в Ростехнадзоре
Полное юридическое и инженерное сопровождение, защита отчёта, получение лицензий на эксплуатацию.
Полное юридическое и инженерное сопровождение, защита отчёта, получение лицензий на эксплуатацию.
200+
км эстакад обследовано
0,5
мм — точность геодезии путей
пролёты до 36 м
вибродиагностика
до 10 кГц
до 10 кГц
заключения ПБ
без замечаний
без замечаний
Нормативная база: ГОСТ 31937-2024, СП 13-102-2003, РД 22-01.97 (крановые эстакады), ФНиП «Правила безопасности опасных производственных объектов», СП 35.13330 (мосты и трубы), ГОСТ Р 55525-2013.
