Обследование фасадов зданий и сооружений — 4 этапа

Обследование фасадов зданий и сооружений

Комплексная диагностика фасадных систем — штукатурных, навесных вентилируемых, кирпичных, панельных, остеклённых. Визуальный и инструментальный контроль, тепловизионное обследование, геодезические измерения, выявление дефектов, оценка надёжности креплений, категории технического состояния, разработка рекомендаций по ремонту и реставрации.

ЭТАП 1. ПОДГОТОВКА & АНАЛИЗ

▼

Сбор проектной и эксплуатационной документации, анализ конструктивных решений фасада. Разработка программы инструментального обследования.

Сбор и анализ проектной, исполнительной документации (разделы АР, фасадные решения, узлы крепления)
Изучение истории эксплуатации: данные о ремонтах, реставрациях, повреждениях, падениях элементов, обследованиях ранее
Анализ конструктивной схемы фасада (штукатурный, вентилируемый, мокрый, кирпичный, панельный, сэндвич-панели, остеклённый)
Разработка программы обследования: визуальный осмотр, тепловизионный контроль, геодезические измерения, прочностные испытания креплений, вскрытия
Нормативная база: ГОСТ 31937, СП 13-102, СП 70.13330 (ограждающие конструкции), правила безопасности при обследовании фасадов
Выбор контрольных зон: участки с видимыми дефектами, зоны примыканий, углы, карнизы, балконы, лоджии, элементы декора
Составление календарного плана с учётом необходимости подъёмных механизмов (автовышки, люльки, альпинистское снаряжение)

Сроки выполнения этапа: от 2 до 5 рабочих дней

Результат этапа: Программа обследования фасадов, календарный план, перечень контрольных зон и точек вскрытий

ЭТАП 2. ПОЛЕВАЯ ДИАГНОСТИКА

▼

Визуальный и инструментальный контроль фасадов: выявление дефектов, тепловизионное обследование, геодезия, испытания креплений.

Визуально-инструментальный осмотр фасадов (в том числе с применением автовышек и альпинистского снаряжения): фиксация трещин, вздутий, отслоений, выкрашивания, коррозии облицовки, разрушения герметиков
Тепловизионная диагностика фасадов: выявление мостиков холода, увлажнения, дефектов утеплителя, отслоений штукатурного слоя, скрытых дефектов кладки
Геодезические измерения фасадов: определение вертикальности стен, прогибов, неровностей, отклонений углов здания (тахеометр, лазерные сканеры)
Контроль состояния навесных элементов: балконы, лоджии, карнизы, эркеры, декоративные детали — оценка креплений, коррозии, целостности
Испытания анкерных креплений (вырывные нагрузки): проверка надёжности крепления облицовочных плит, подсистем, парапетов, кронштейнов
Определение прочности штукатурного/клеевого слоя (адгезия) — метод отрыва
Вскрытия фасада в характерных зонах: оценка состояния утеплителя, пароизоляции, вентилируемого зазора, несущих кронштейнов
Отбор образцов материалов фасада (штукатурка, утеплитель, облицовочные плиты) для лабораторных испытаний
Фотофиксация всех дефектов с привязкой к осям и высотным отметкам

Сроки выполнения полевых работ: от 5 до 14 рабочих дней (зависит от площади фасада и сложности доступа)

Результат этапа: Протоколы приборного контроля, акты вскрытий, ведомости дефектов с фотофиксацией, термограммы, геодезические схемы, отобранные образцы

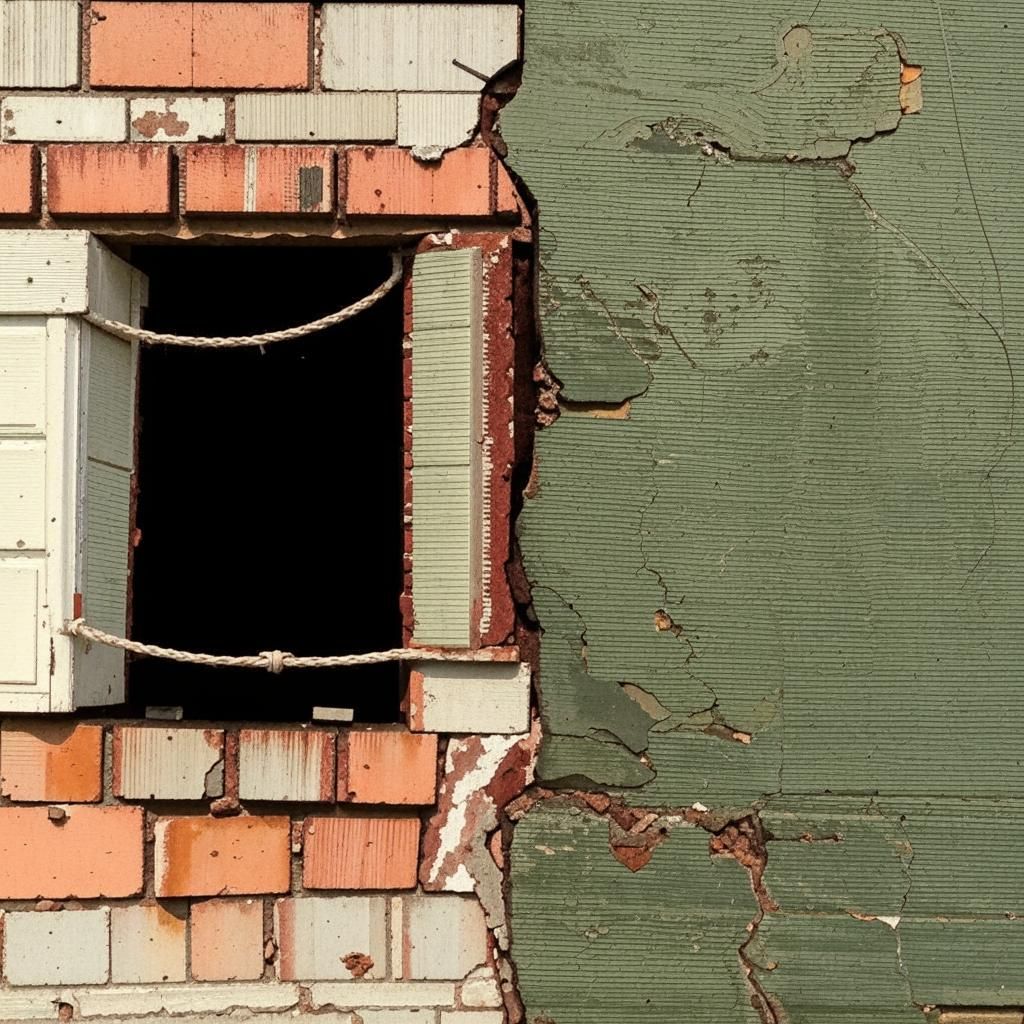

ЭТАП 3. АНАЛИТИКА & РАСЧЁТЫ

▼

Лабораторные испытания материалов, поверочные расчёты несущей способности креплений, теплотехнические расчёты. Категория состояния фасада, остаточный ресурс.

Лабораторные испытания образцов: прочность штукатурного/клеевого слоя, прочность утеплителя, водопоглощение, морозостойкость облицовочных материалов
Химический анализ высолов, продуктов коррозии креплений, биопоражений (плесень, грибок)
Определение теплопроводности утеплителя (λ) и паропроницаемости
Статистическая обработка результатов инструментальных измерений
Поверочные расчёты надёжности креплений (анкерные системы, кронштейны) на ветровые и весовые нагрузки
Теплотехнические расчёты фасада: проверка сопротивления теплопередаче, расчёт температурных полей, выявление зон конденсации и промерзания
Расчёт ветровой нагрузки и проверка прочности элементов фасадной системы
Определение категории технического состояния фасада (работоспособное, ограниченно-работоспособное, аварийное)
Оценка остаточного ресурса фасадной системы и прогноз срока безопасной эксплуатации до ремонта или замены
Разработка рекомендаций по ремонту, реставрации, усилению креплений, замене утеплителя, восстановлению герметизации

Сроки камеральных и лабораторных работ: от 8 до 16 рабочих дней

Результат этапа: Техническое заключение с категорией состояния фасада, результатами расчётов, остаточным ресурсом, рекомендациями по ремонту и реставрации

ЭТАП 4. ЭКСПЕРТИЗА & СОПРОВОЖДЕНИЕ

▼

Сопровождение экспертизы результатов обследования фасада. Получение заключения для ремонта, реставрации, утепления, капитального ремонта здания.

Подготовка полного пакета документов для подачи в Главгосэкспертизу, Мосгосэкспертизу или аккредитованную негосударственную экспертную организацию
Взаимодействие с экспертами по проверке технического заключения обследования фасада
Обоснование проектных решений по ремонту, реставрации, утеплению фасада, замене облицовки, усилению креплений
Оперативная подготовка ответов на замечания, корректировка расчётных моделей и выводов
Сопровождение без участия заказчика на всех этапах экспертизы
Получение положительного заключения о достоверности оценки технического состояния — основание для получения разрешения на капитальный ремонт, реставрацию фасада, проведение работ по утеплению
Регистрация заключения в ЕГРЗ (при необходимости)
Защита результатов в судебных разбирательствах (обрушение элементов фасада, качество ремонтных работ, страховые споры)

Сроки прохождения экспертизы: от 25 до 40 рабочих дней (по регламенту экспертной организации)

Результат этапа: Положительное заключение экспертизы, зарегистрированное в установленном порядке, — основание для проектирования ремонта, реставрации фасада и получения разрешительной документации

Обследование фасадов зданий | Диагностика облицовки, тепловизионный контроль, паспорт фасада, BIM

🏛️ Обследование фасадов зданий и сооружений

Диагностика фасадных систем • Тепловизионный контроль • Оценка облицовки • Паспорт фасада • BIM

Полный комплекс работ по обследованию фасадов: визуальный и инструментальный контроль, неразрушающие методы испытаний, выявление дефектов, разработка паспорта фасада и проектных решений по ремонту

Визуально-инструментальный осмотр

Детальное обследование фасадных поверхностей

Сплошной визуальный осмотр с фотофиксацией и картографированием дефектов

Инструментальное измерение раскрытия трещин, отслоений, вздутий штукатурного слоя

Оценка состояния облицовочных материалов (кирпич, плитка, керамогранит, натуральный камень)

Контроль герметичности швов и стыков панелей, примыканий оконных и дверных проёмов

Составление дефектной ведомости и схемы расположения повреждений

Тепловизионная диагностика

Выявление скрытых дефектов, мостиков холода

Тепловизионная съёмка всех фасадов с обработкой температурных полей

Поиск участков промерзания, мостиков холода, негерметичных стыков

Выявление зон увлажнения, скрытых протечек и отслоений теплоизоляции

Оценка качества монтажа вентилируемых фасадов и систем утепления

Составление термограмм и температурных карт фасадов (дефекты в цветовой гамме)

Системы утепления (СФТК)

Мокрые фасады, вентилируемые системы, штукатурка

Оценка состояния теплоизоляционного слоя (ППС, минвата) — влажность, целостность

Контроль адгезии штукатурного и клеевого слоёв (отрывные испытания)

Выявление участков вздутия, отслоения, трещин и шелушения штукатурки

Оценка состояния армирующей сетки, дюбелей и профилей крепления

Заключение о пригодности системы утепления к дальнейшей эксплуатации или ремонту

Навесные фасады

Вентилируемые фасады, подсистемы, облицовка

Визуальный и инструментальный контроль подконструкции — коррозия, целостность узлов

Выборочный контроль затяжки болтовых соединений и анкерных креплений

Оценка состояния облицовочных материалов: керамогранит, металлокассеты, композитные панели

Измерение зазоров и воздушного зазора вентилируемого фасада

Проверка герметичности, деформационных швов и противопожарных рассечек

Обмерные работы и 3D-сканирование

Тахеометрия, лазерное сканирование, фотограмметрия

Высокоточная геодезическая съёмка фасадов (тахеометрия, нивелирование)

Наземное и мобильное лазерное сканирование — облако точек с плотностью до 10 000 pts/м²

Фотограмметрия с БПЛА для труднодоступных участков и кровель

Построение ортофотопланов фасадов в масштабе 1:50, 1:100, 1:200

Создание чертежей фасадов в форматах DWG/DXF/PDF

Паспорт фасада и BIM

Заключение, рекомендации, цифровая модель

Техническое заключение с категорией состояния фасада (работоспособное / ограниченно работоспособное / аварийное)

Создание BIM-модели фасада с нанесением дефектов и зон ремонта (Revit, ArchiCAD)

Разработка паспорта фасада по требованиям Госстройнадзора

Проектные рекомендации по ремонту фасада: заделка швов, утепление, замена облицовки

Сметные расчёты на ремонт фасада, ведомости объёмов работ

Авторский надзор при ремонте фасада

✅ Заключение для госэкспертизы
Обследование фасадов для капремонта, реконструкции, реставрации с прохождением ГГЭ и согласованием в администрации.

📊 Инструментальная база
Тепловизоры FLIR, лазерные сканеры FARO/Leica, адгезиметры, влагомеры, георадары, БПЛА.

🤝 Сопровождение проектирования
Разработка проектной документации на ремонт фасадов, авторский надзор, помощь в получении разрешений.

1 500+

обследованных фасадов

100%

выявление дефектов

тепловидение ±0,05°C

3D-сканирование
точность 0,6 мм

заключения
признаны ГГЭ

Нормативная база: ГОСТ 31937-2024, СП 13-102, СП 50.13330 (теплозащита), СП 71.13330 (ремонт фасадов), ГОСТ Р 54851 (тепловизионный контроль), МДС 13-22.2020 (паспорт фасада).
