Инструментальное обследование зданий и сооружений — 4 этапа

Инструментальное обследование зданий и сооружений

Высокоточная диагностика — неразрушающий и разрушающий контроль, лабораторные физико-механические испытания, поверочные расчёты. Определение фактических прочностных характеристик, дефектов, остаточного ресурса и категорий технического состояния.

ЭТАП 1. ПОДГОТОВКА & ПРОГРАММИРОВАНИЕ

▼

Анализ проектной и эксплуатационной документации. Разработка программы инструментального контроля с выбором методов (ультразвук, склерометрия, тепловидение, георадар, отбор кернов и т.д.).

Подготовка к инструментальному обследованию: анализ документации

Сбор и экспертиза проектной, рабочей и исполнительной документации (КМ, КЖ, АР, инженерные системы)
Анализ журналов эксплуатации, ремонтов, реконструкций, аварийных ситуаций
Оценка инженерно-геологических условий (при необходимости — анализ предыдущих изысканий)
Формирование детальной программы инструментального обследования: выбор методов и приборов (склерометры, ультразвуковые томографы, тепловизоры, георадары, лазерные сканеры, измерители прогибов)
Нормативная база: ГОСТ 31937-2011, СП 13-102, СП 63.13330, СП 50.13330 и отраслевые стандарты
Составление календарного плана полевых неразрушающих работ, подготовка допусков, нарядов и актов допуска
Техническое задание на отбор образцов и лабораторные испытания

Сроки выполнения работ: от 3 до 6 рабочих дней

Результат этапа: Программа инструментального обследования, календарный план, пакет исходных данных для полевой диагностики

ЭТАП 2. ПОЛЕВАЯ ПРИБОРНАЯ ДИАГНОСТИКА

▼

Неразрушающий контроль материалов (склерометрия, ультразвук, импульсный метод), отбор образцов, тепловизионное и георадарное сканирование, геодезические измерения деформативности.

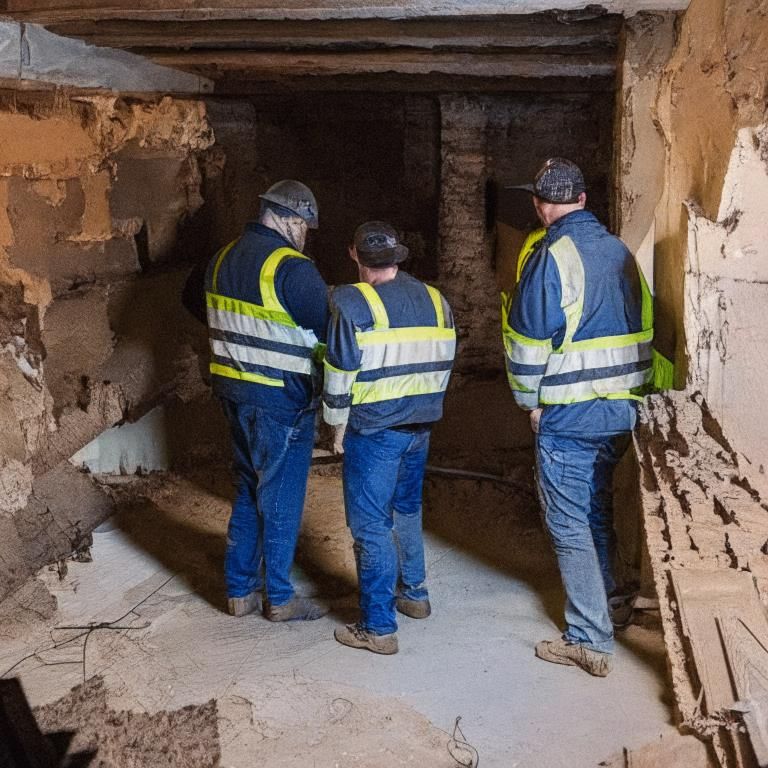

Инструментальные полевые работы: склерометр, тепловизор, георадар

Механические методы НК: испытания склерометрами (Шмидта, ОНИКС, бетонный молоток) — определение прочности бетона и кирпичной кладки
Ультразвуковой контроль: томографы A1040 MIRA, Пульсар 2.1 — выявление несплошностей, оценка однородности, прочности по скорости УЗ
Тепловизионная диагностика: тепловизоры FLIR, Testo — выявление скрытых дефектов, мостиков холода, увлажнения, отслоений
Георадарное зондирование (GPR): локация скрытой арматуры, пустот, каналов, толщины защитного слоя (ОКО, Zond-12e)
Отбор образцов с адресной привязкой: керны (бетон, ж/б), выпилы металла, пробы растворов для лабораторных испытаний
Лазерное сканирование и геодезия: 3D-сканеры Leica, Trimble — вертикальность колонн, фактические прогибы ферм и перекрытий, оси конструкций
Вскрытие и обнажение арматуры: контроль коррозионного состояния, диаметра, класса арматуры, толщины защитного слоя
Вибродиагностика (по запросу): анализ динамических характеристик, оценка резонансных частот
Испытания металлоконструкций: твердомеры, вихретоковый контроль, капиллярный метод (пенетранты)

Сроки выполнения полевых работ: от 8 до 20 рабочих дней (зависит от площади объекта и количества точек контроля)

Результат этапа: Протоколы приборного контроля, акты вскрытий, тепловизионные и георадарные карты, ведомости дефектов с фотофиксацией, отобранные образцы

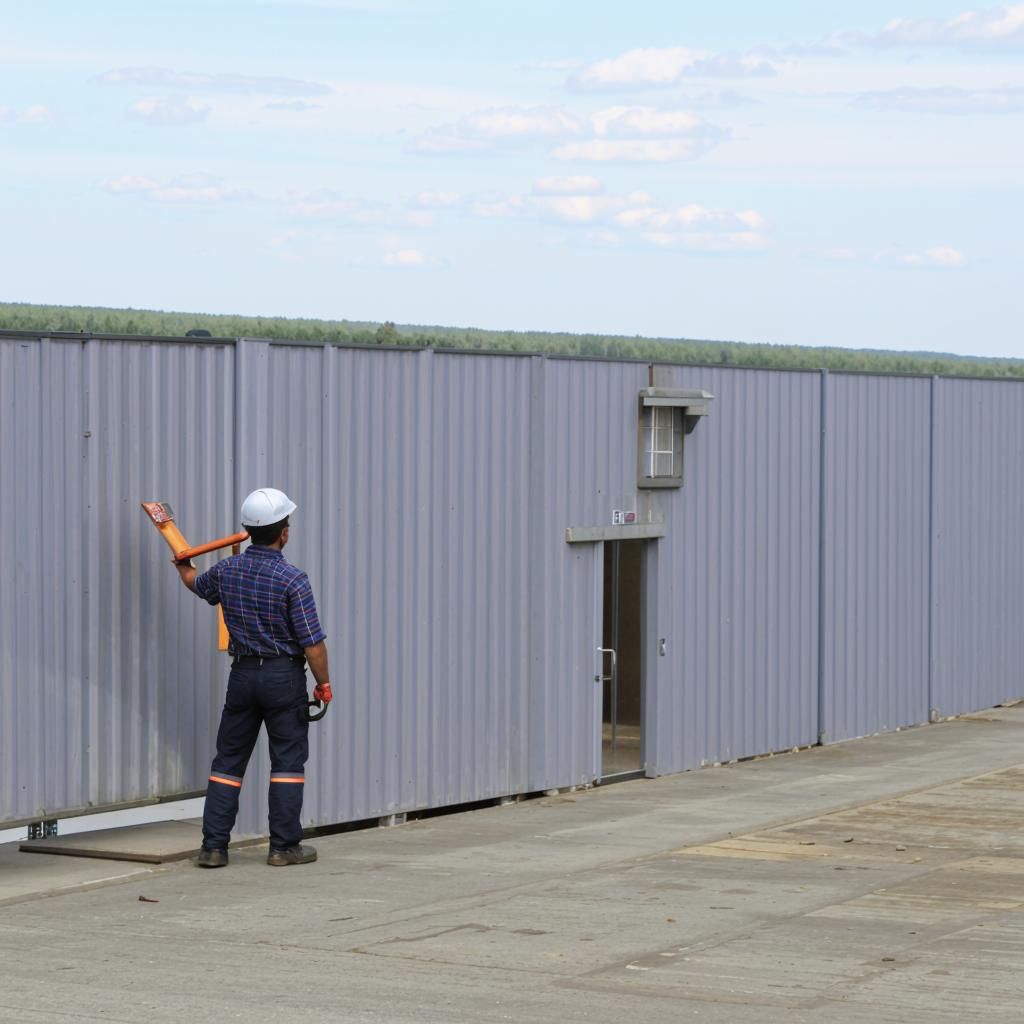

ЭТАП 3. ЛАБОРАТОРИЯ & ПОВЕРОЧНЫЕ РАСЧЁТЫ

▼

Испытания образцов на современном оборудовании (прессы, климатические камеры). Поверочные расчёты несущей способности (ПК ЛИРА-САПР, SCAD, Ansys). Категория техсостояния, остаточный ресурс.

Лабораторные физико-механические испытания: прессы Form+Test, Zwick — прочность на сжатие, изгиб, модуль упругости; водопоглощение, плотность, морозостойкость (ускоренные методы)
Химический анализ: карбонизация бетона (фенолфталеин), содержание хлоридов и сульфатов (титриметрия, ионная хроматография)
Металлографический анализ: микроструктура, твёрдость (металл), оценка коррозионных потерь
Статистическая обработка результатов инструментальных измерений (выборка, отбраковка, коэффициенты надёжности)
Выполнение поверочных расчётов несущей способности для предельных состояний I и II групп (СП 63.13330, СП 16.13330)
Численное моделирование в ПК ЛИРА-САПР, SCAD, Ansys — уточнение напряжённо-деформированного состояния с учётом реальных дефектов
Анализ устойчивости, ветровой и снеговой нагрузок, сейсмики (при необходимости)
Определение категорий технического состояния (работоспособное, ограниченно-работоспособное, аварийное) по ГОСТ 31937
Оценка остаточного ресурса конструкций с использованием методов механики разрушения и вероятностного подхода
Разработка технического заключения с таблицами, эпюрами, схемами дефектов и графиками осадок
Формирование рекомендаций по усилению, ремонту или мониторингу с расчётом объёмов работ

Сроки камеральных и лабораторных работ: от 15 до 28 рабочих дней (включая полный цикл испытаний)

Результат этапа: Техническое заключение инструментального обследования — протоколы лабораторных испытаний, дефектные ведомости, поверочные расчёты, заключение о категории состояния, прогноз остаточного ресурса и рекомендации

ЭТАП 4. ЭКСПЕРТИЗА & СОПРОВОЖДЕНИЕ

▼

Прохождение государственной или негосударственной экспертизы результатов инструментального обследования. Защита отчёта, внесение в ЕГРЗ, судебная защита.

Подготовка полного пакета документов для подачи в Главгосэкспертизу, Мосгосэкспертизу или аккредитованную негосударственную экспертную организацию
Взаимодействие с экспертами на всех этапах: проверка полноты протоколов приборного контроля, обоснованности поверочных расчётов, корректности категории состояния
Оперативная подготовка мотивированных ответов на замечания, уточнение методик испытаний, корректировка расчётных моделей
При необходимости — дополнительное полевое обследование по требованию экспертизы (уточняющие точки неразрушающего контроля)
Сопровождение без участия заказчика (ведение переписки, участие в комиссиях, защита отчёта)
Получение положительного заключения экспертизы промышленной безопасности или достоверности оценки технического состояния
Регистрация заключения в Едином государственном реестре заключений (ЕГРЗ) — основание для реконструкции, капремонта, получения разрешения на строительство
Защита результатов обследования в арбитражных судах, досудебном порядке, страховых спорах (отдельное соглашение)

Сроки прохождения экспертизы: от 30 рабочих дней (по регламенту экспертной организации) + возможное уточнение до 14 дней

Результат этапа: Положительное заключение экспертизы с регистрацией в ЕГРЗ, полное юридическое сопровождение, готовый пакет для проектирования усиления или капитального ремонта

Инструментальное обследование зданий и сооружений | Приборный контроль и диагностика

📐 Инструментальное обследование зданий и сооружений

Приборный контроль • Высокоточные измерения • Цифровая диагностика

Полный спектр полевых и лабораторных инструментальных методов по ГОСТ 31937-2024, СП 13-102-2003 — от лазерного сканирования до спектрального анализа

Лазерное 3D-сканирование

Наземные и мобильные комплексы высокой точности

Лазерные сканеры FARO Focus, Leica RTC360, Trimble X7 — точность до 0,6 мм на 10 м

Фотограмметрия с БПЛА и лазерный SLAM-сканирование геометрии сложных конструкций

Эндоскопический измерительный комплекс (видеощупы, измерительные зонды) для скрытых полостей

Построение облаков точек с верификацией проектных осей, выявление отклонений геометрии

Высокоточная съёмка дефектов: цифровые деформометры, измерители раскрытия трещин

Неразрушающий приборный контроль

Георадары, ультразвук, акустическая эмиссия

Георадарное профилирование (ОКО-3, Zond-12e) — картирование арматуры, пустот, кабелей до 2,5 м

Ультразвуковая фазированная решетка (Pundit 250 Array, A1040 MIRA) — визуализация внутренних дефектов бетона

Тепловизор высокого разрешения (FLIR T1020) — выявление отслоений, увлажнённых зон, мостиков холода

Акустическая эмиссия (8-канальная система AMSY-6) — обнаружение микротрещин под нагрузкой

Склерометры (ОНИКС-ОС, Schmidt Live) — оценка прочности бетона по ударному импульсу

Измерение деформаций и осадок

Тахеометры, GNSS, инклинометры, тензометрия

Роботизированные тахеометры Leica Nova MS60 — автоматический мониторинг кренов и осадок (0,5 мм)

GNSS-приёмники Leica GS18, Trimble R12 — высокоточное позиционирование для длинномерных сооружений

Цифровые инклинометры и струнные датчики (Sisgeo, Geokon) — контроль подземных горизонтальных смещений

Тензометрические станции (HBM, NI PXI) — регистрация деформаций в ответственных узлах при эксплуатации

Автоматизированная система с передачей данных по LoRaWAN / 4G

Испытательные комплексы

Механика, микроструктура, химия

Универсальные испытательные машины (Zwick/Roell, Instron) — прочность кернов, модуль упругости (ГОСТ 10180)

Растровая электронная микроскопия (JSM-IT800) — анализ микротрещин и продуктов коррозии

Рентгенофазовый анализ (XRD) — определение состава цементного камня, содержания хлоридов и сульфатов

Потенциостат-гальваностат (SP-300) — электрохимические измерения коррозии арматуры

Статическое и динамическое зондирование грунтов, штамповые испытания (ГОСТ 20276)

Расчётно-экспериментальное моделирование

FEM-верификация по данным инструментального контроля

Создание конечно-элементных моделей (ANSYS, SCAD, Abaqus) с внесением реальных дефектов по данным НК

Оценка остаточного ресурса методом численного моделирования и ускоренных испытаний

Поверочные расчёты несущей способности с учётом инструментально определённых характеристик материалов

Разработка BIM-модели уровня LOD 350–400 с привязкой результатов сканирования и дефектов

Категорирование технического состояния на основе инструментальных данных (работоспособное / аварийное)

Постоянный датчевый мониторинг

Волоконная оптика, MEMS-датчики, беспроводные сети

Волоконно-оптические датчики деформации (FBG) — распределённый контроль температуры и деформаций

MEMS-акселерометры для вибродиагностики перекрытий и крановых путей

Система раннего предупреждения с SMS/E-mail при превышении пороговых значений

Облачная платформа для сбора данных и прогнозной аналитики (нейросетевые модели)

Динамический паспорт сооружения с привязкой к BIM-модели

Рекомендации по усилению или ремонту на основе реальных измерений

✅ Аттестованное оборудование и методики
Все средства измерений поверены, методы соответствуют ГОСТ 31937, СП 13-102. Получение положительного заключения госэкспертизы.

📊 Точность и прослеживаемость
Измерения с метрологической прослеживаемостью до эталонов. Погрешности: линейные — 0,1 мм, деформации — 0,001 мм/м.

🤝 Инструментальный аудит и защита
Полное сопровождение при защите отчёта в Ростехнадзоре, экспертных комиссиях, включая судебную строительно-техническую экспертизу.

70+

типов измерительных приборов

0,1

мм — точность геометрического контроля

георадары до 3 м

тензометрия
до 10 кГц

заключения
признаны всеми ведомствами

Нормативная база: ГОСТ 31937-2024, СП 13-102-2003, ГОСТ 24846 (измерения деформаций), ГОСТ 17624 (ультразвук), ГОСТ 22690 (механические методы), ISO 2394:2015.
