Обследование инженерных сетей
Комплексная диагностика систем водоснабжения, канализации, отопления, вентиляции, электроснабжения, тепловых сетей. Выявление дефектов, коррозии, износа, оценка остаточного ресурса, гидравлические и тепловизионные испытания, подготовка к реконструкции и модернизации.
ЭТАП 1. АНАЛИЗ & ПРОГРАММИРОВАНИЕ
Сбор проектной и исполнительной документации, схем сетей, актов скрытых работ. Разработка программы инструментального обследования с определением методов диагностики.
- Сбор и анализ проектной, исполнительной документации (схемы ВК, ОВ, ЭС, теплоснабжения, газоснабжения)
- Изучение паспортов оборудования, журналов эксплуатации, данных об авариях и ремонтах
- Анализ условий прокладки сетей (наружные, внутренние, канальные, бесканальные)
- Разработка программы инструментального обследования: визуальный контроль, тепловидение, трассопоисковые работы, эндоскопия, гидравлические и электрические испытания
- Нормативная база: СП 73.13330, СП 30.13330, СП 60.13330, СП 31.13330, ГОСТ Р 56501, правила эксплуатации сетей
- Составление календарного плана с учётом возможности отключения сетей и минимизации остановки потребления
- Определение критических участков (вводы, распределительные узлы, тепловые камеры, трансформаторные подстанции)
Сроки выполнения работ: от 3 до 6 рабочих дней
Результат этапа: Программа обследования инженерных сетей, календарный план, перечень оборудования и участков для детального контроля
ЭТАП 2. ПОЛЕВАЯ ДИАГНОСТИКА
Визуальный и инструментальный контроль трубопроводов, кабельных линий, оборудования. Тепловизионное обследование, трассопоиск, эндоскопия, гидравлические и электроизмерительные испытания.
- Визуальный осмотр доступных участков сетей: трубопроводы, арматура, фланцевые соединения, кабельные линии, распределительные щиты
- Тепловизионная диагностика: выявление утечек теплоносителя, перегревов электрических контактов, дефектов изоляции
- Трассопоисковые работы (локация подземных коммуникаций): точное определение трасс водопровода, канализации, кабелей, теплосетей (георадары, трассоискатели)
- Эндоскопическое обследование (видеодиагностика): внутренняя поверхность трубопроводов, выявление коррозии, отложений, засоров, трещин
- Гидравлические испытания: опрессовка систем отопления и водоснабжения, определение утечек и прочности соединений
- Электрические измерения: сопротивление изоляции кабелей, нагрузочные характеристики, тепловизионный контроль щитового оборудования
- Контроль состояния антикоррозионной защиты: оценка износа изоляции, электрохимическая защита (при наличии)
- Отбор проб воды/теплоносителя: химический анализ на коррозионную агрессивность, накипеобразование
- Обследование систем вентиляции и кондиционирования: замеры流速, износ воздуховодов, эффективность фильтрации
Сроки выполнения полевых работ: от 8 до 18 рабочих дней (зависит от протяжённости сетей и количества узлов контроля)
Результат этапа: Протоколы испытаний, акты тепловизионного контроля, дефектные ведомости, схемы дефектных участков, видеоэндоскопии, отобранные пробы
ЭТАП 3. АНАЛИТИКА & РАСЧЁТЫ
Лабораторные испытания образцов, гидравлические и тепловые расчёты, оценка износа и остаточного ресурса. Категорирование технического состояния сетей и оборудования.
- Лабораторный анализ проб воды/теплоносителя: pH, жёсткость, содержание хлоридов, кислорода, коррозионные показатели
- Анализ отложений и продуктов коррозии из трубопроводов (состав накипи, скорость коррозии)
- Металлографические испытания вырезок труб (при необходимости): толщина стенки, структура металла, остаточный ресурс
- Оценка состояния изоляционных материалов (теплоизоляция, гидроизоляция)
- Гидравлические расчёты: пропускная способность трубопроводов, потери напора, гидравлическое сопротивление
- Тепловые расчёты: тепловые потери, эффективность теплоизоляции, соответствие нормативным показателям
- Электрические расчёты: допустимые токовые нагрузки, падение напряжения, селективность защиты
- Определение категории технического состояния инженерных сетей (работоспособное, ограниченно-работоспособное, аварийное)
- Расчёт остаточного ресурса с прогнозом срока безаварийной эксплуатации
- Разработка рекомендаций по ремонту, замене участков, модернизации (реконструкции) с экономическим обоснованием
Сроки камеральных и лабораторных работ: от 12 до 22 рабочих дней (включая гидравлические и тепловые расчёты)
Результат этапа: Техническое заключение обследования инженерных сетей — дефектные ведомости, расчёты пропускной способности, остаточный ресурс, категория состояния, рекомендации по ремонту/замене

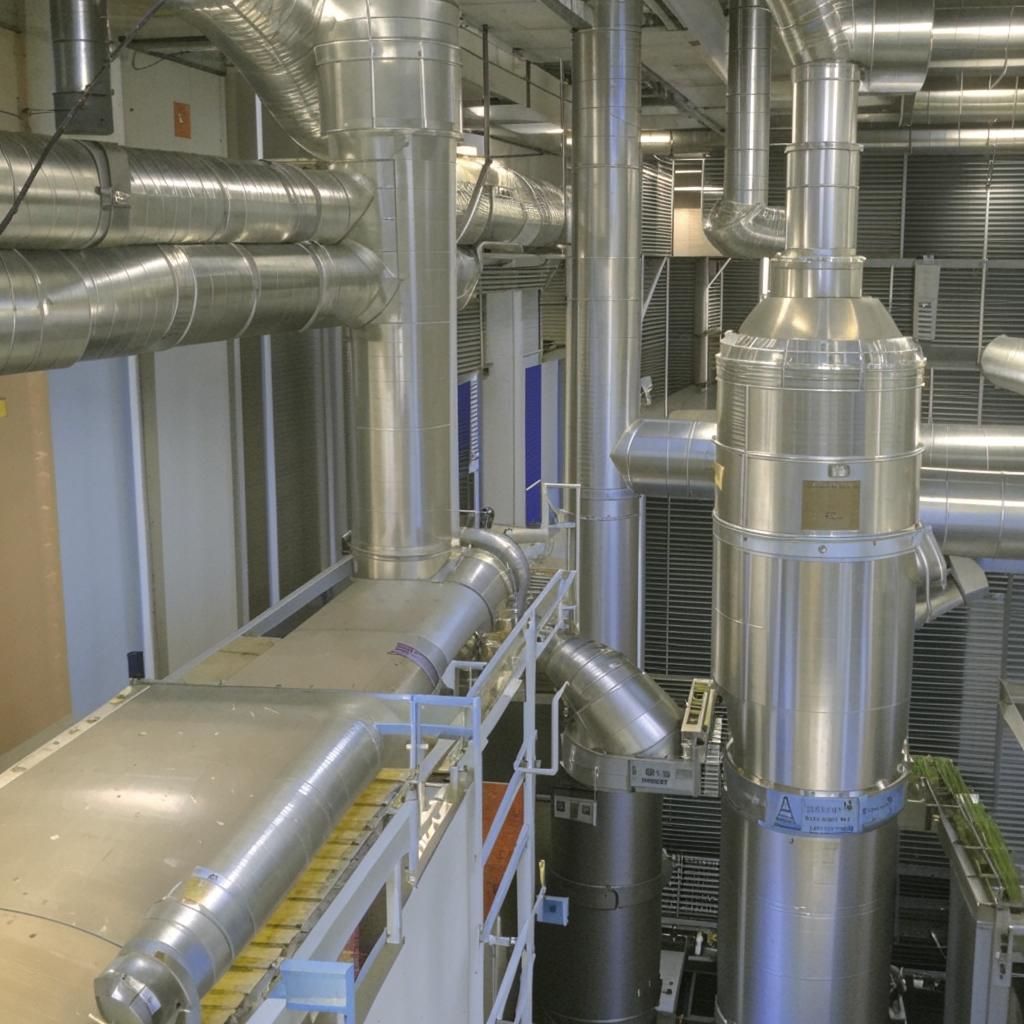

ЭТАП 4. ЭКСПЕРТИЗА & ПРОЕКТИРОВАНИЕ
Сопровождение экспертизы результатов обследования. Получение заключения для реконструкции сетей, подключения новых потребителей, продления срока службы, обоснования инвестиций в модернизацию.
- Подготовка пакета документов для подачи в государственную или негосударственную экспертизу (Главгосэкспертиза, Мосгосэкспертиза)
- Взаимодействие с экспертами по проверке технического заключения обследования инженерных сетей
- Обоснование проектных решений по реконструкции, замене участков, модернизации систем
- Оперативная подготовка ответов на замечания, корректировка расчётов и схем
- Сопровождение без участия заказчика на всех этапах экспертизы
- Получение положительного заключения о достоверности оценки технического состояния — основание для проектирования реконструкции, получения технических условий, подключения новых объектов
- Регистрация заключения в ЕГРЗ (при необходимости)
- Защита результатов в судебных разбирательствах, страховых спорах, при взаимодействии с ресурсоснабжающими организациями
Сроки прохождения экспертизы: от 30 до 45 рабочих дней (по регламенту экспертной организации)
Результат этапа: Положительное заключение экспертизы, зарегистрированное в установленном порядке, — основание для реконструкции, модернизации, продления ресурса и подключения новых потребителей
🔧 Обследование инженерных сетей и систем
Диагностика трубопроводов • Кабельные линии • Теплосети • Водоснабжение • Канализация • Вентиляция • Газоснабжение
Полный комплекс неразрушающего контроля, тепловизионной и видеодиагностики, гидравлических испытаний с выдачей технического заключения и BIM-схем сетей
Водоснабжение и канализация
Трубопроводы, колодцы, насосные станции
Телеинспекция трубопроводов (видеокамеры высокого разрешения) — выявление засоров, трещин, свищей, коррозии
Ультразвуковая толщинометрия стенок труб (водопровод, канализация, ливнёвка)
Гидравлические испытания на прочность и герметичность (опрессовка) по ГОСТ
Анализ качества воды (химический и бактериологический) при необходимости
Оценка состояния колодцев, задвижек, пожарных гидрантов, обратных клапанов
Тепловые сети и отопление
Магистрали, ЦТП, внутридомовые системы
Тепловизионная диагностика — выявление утечек теплоносителя, дефектов изоляции, свищей
Ультразвуковой контроль коррозии и эрозии трубопроводов отопления и ГВС
Гидравлические испытания теплосетей (промывка, опрессовка, температурный график)
Обследование ЦТП, тепловых узлов, запорной арматуры, компенсаторов
Оценка состояния ППУ-изоляции методом контроля влажности (дефектоскопы влажности)
Газоснабжение
Газопроводы, ГРП, внутреннее газовое оборудование
Контроль герметичности газопроводов (метод обмыливания, газоанализаторы)
Ультразвуковая толщинометрия стальных газопроводов (поиск коррозионных поражений)
Инструментальный контроль состояния изолирующих фланцев и электрохимзащиты
Проверка газового оборудования (котлы, колонки, счетчики) на соответствие ПБ
Оценка состояния вентиляции и дымоходов (тягомеры, испытания дымовыми шашками)
Экспертиза промышленной безопасности газопроводов (ОПО)
Вентиляция и кондиционирование
Приточно-вытяжные системы, воздуховоды, фильтры
Аэродинамические испытания: расход воздуха, кратность воздухообмена (анемометры)
Тепловизионный контроль утечек через воздуховоды, разгерметизации
Визуальный осмотр и видеоэндоскопия воздуховодов (скопление пыли, грибок, отложения)
Оценка эффективности фильтрации и соответствия СанПиН (чистота воздуха)
Шумовибрационная диагностика вентиляторов и воздуховодов
Электроснабжение и кабельные линии
КЛ, ВЛ, Щитовые, заземление, молниезащита
Измерение сопротивления изоляции кабелей (мегаомметры, испытания повышенным напряжением)
Тепловизионный контроль электрощитовых, контактов, кабельных муфт (перегревы)
Контроль петли «фаза-ноль», заземления, сопротивления растеканию
Поиск мест повреждения кабеля (импульсный метод, рефлектометрия)
Проверка молниезащиты, уравнивания потенциалов, системы ГЗШ
Цифровизация и расчёты
BIM-модель сетей, гидравлика, остаточный ресурс
Создание BIM-модели инженерных сетей по данным лазерного сканирования и обмеров
Гидравлические расчёты сетей (водоснабжение, канализация, теплоснабжение)
Оценка остаточного ресурса трубопроводов по результатам НК и лабораторных испытаний
Разработка технического паспорта инженерных сетей и схем (в формате DWG/PDF)
Заключение о категории технического состояния: работоспособное / ограниченно работоспособное / аварийное
Рекомендации по ремонту, замене или модернизации сетей
✅ Заключение для надзорных органов
Отчёт о техническом состоянии инженерных сетей для Ростехнадзора, Роспотребнадзора, ГГЭ, МЧС.
Отчёт о техническом состоянии инженерных сетей для Ростехнадзора, Роспотребнадзора, ГГЭ, МЧС.
📊 Оценка остаточного ресурса
Прогноз срока безопасной эксплуатации сетей (трубопроводов, кабелей, оборудования) до 25 лет.
Прогноз срока безопасной эксплуатации сетей (трубопроводов, кабелей, оборудования) до 25 лет.
🤝 Техническое сопровождение
Помощь в составлении планов замены сетей, техобслуживания, получении лицензий.
Помощь в составлении планов замены сетей, техобслуживания, получении лицензий.
500+
км обследованных сетей
95%
выявление дефектов
телеинспекция
BIM-модели
LOD 350
LOD 350
заключения
подтверждены экспертизой
подтверждены экспертизой
Нормативная база: ГОСТ 31937-2024, СП 13-102, СП 30.13330 (водоснабжение), СП 73.13330 (отопление, вентиляция), СП 62.13330 (газораспределение), ПТЭЭП, ФНиП газораспределительных систем.
